空気圧シリンダーを衝撃から守るにはどうすればよいですか?

ちょっと、そこ！私は空気圧シリンダーのサプライヤーですが、これらの気の利いたデバイスを衝撃から保護することがいかに重要であるかをこの目で見てきました。空気圧シリンダは、製造業から自動車産業に至るまで、あらゆる産業で使用されており、物事を遂行する上で重要な役割を果たしています。しかし、衝撃から適切に保護されていないと故障する可能性があり、高額な修理やダウンタイムが発生する可能性があります。そこで、このブログ投稿では、空気圧シリンダーを衝撃から保護する方法についていくつかのヒントを紹介します。

空気圧シリンダに対する衝撃の影響を理解する

保護方法に入る前に、空気圧シリンダにとって衝撃がなぜそれほど大きな問題であるのかについて説明しましょう。衝撃は、シリンダー壁、シール、ピストンの損傷など、さまざまな問題を引き起こす可能性があります。空気圧シリンダに突然の衝撃が加わると、シリンダ内に圧力スパイクが発生することがあります。このスパイクは、シリンダーの壁を破ったり、シールを損傷したりするほど強力で、漏れを引き起こす可能性があります。また、ピストンの振動が強すぎると、位置がずれたり破損したりして、シリンダーが使用できなくなる可能性があります。

ショックに関するもう 1 つの問題は、シリンダーのコンポーネントに早期の磨耗を引き起こす可能性があることです。シリンダーに衝撃が加わるたびに部品に余分なストレスがかかり、劣化が早くなる場合があります。つまり、シリンダーをより頻繁に交換する必要があり、財布にとっては非常に痛手となる可能性があります。

用途に適した空気圧シリンダの選択

空気圧シリンダを衝撃から保護するための最初のステップの 1 つは、用途に適したシリンダを選択することです。すべての空気圧シリンダーが同じように作られているわけではなく、衝撃への対応に適したものもあります。シリンダを選定する際は、使用圧力、ストローク、負荷の種類などを考慮する必要があります。

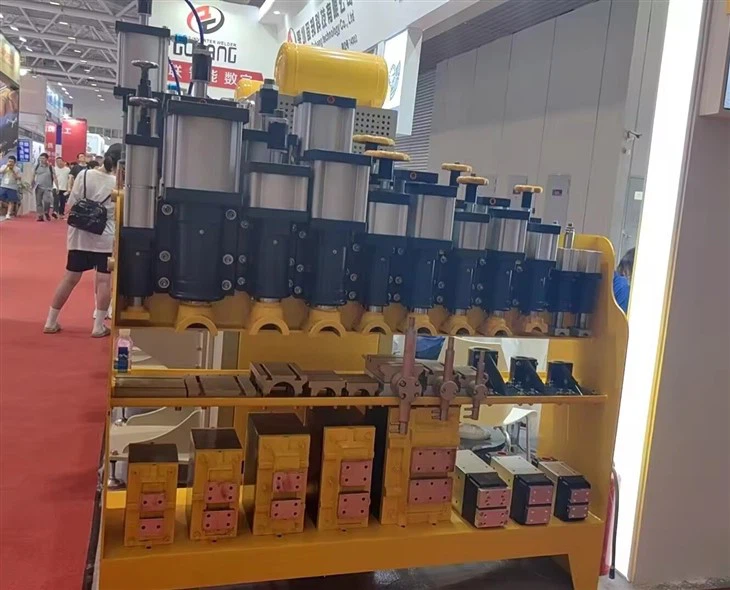

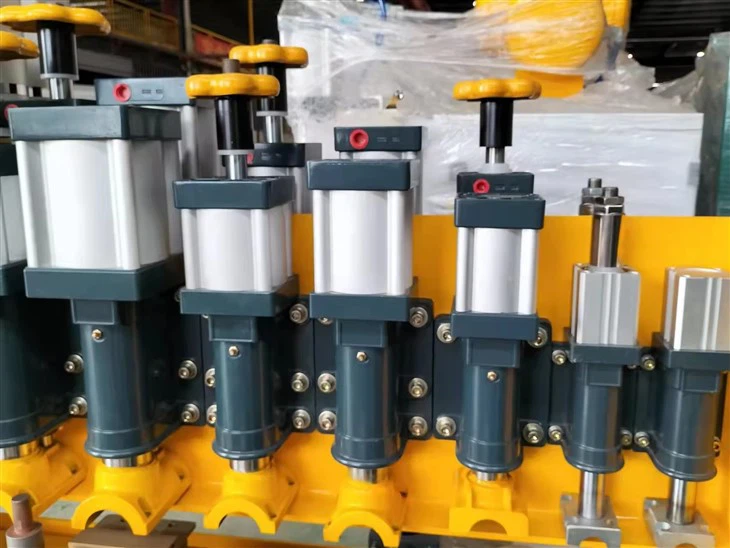

たとえば、振動や突然の衝撃が多い環境で作業している場合は、高耐久設計のシリンダを選択することをお勧めします。これらのシリンダーは通常、より厚い壁とより強力なコンポーネントで構築されており、衝撃に耐えることができます。当社では、以下の高品質の空気圧シリンダを各種提供しています。QG100-80H スポット溶接機の空気圧シリンダー、QG50-50D スポット溶接機の空気圧シリンダー、 そしてQG160-120 スポット溶接機の空気圧シリンダー、厳しい条件に対処できるように設計されています。

ショックアブソーバーの取り付け

ショックアブソーバーは、空気圧シリンダーを衝撃から保護するための優れた方法です。これらの装置は、衝撃エネルギーをシリンダーに直接伝達するのではなく、衝撃エネルギーを吸収して徐々に消散することで機能します。油圧式、空気圧式、機械式など、いくつかの種類のショックアブソーバーが利用可能です。

油圧ショックアブソーバーは、高レベルの衝撃を吸収する必要がある用途でよく使用されます。液体で満たされたチャンバーを使用して衝撃を緩和することで機能します。衝撃が発生すると、流体が小さなオリフィスを通って押し出され、抵抗が生じ、ピストンの動きが遅くなります。一方、空気圧ショックアブソーバーは、圧縮空気を使用して衝撃を吸収します。通常、油圧ショックアブソーバよりも軽量でコンパクトなので、スペースが限られている用途に適しています。

機械式ショックアブソーバーは、バネまたはその他の機械部品を使用して衝撃を吸収します。これらは比較的シンプルで安価ですが、衝撃の大きい用途では油圧または空気圧ショックアブソーバーほど効果的ではない可能性があります。

適切な取り付けと位置合わせ

空気圧シリンダを衝撃から保護するには、空気圧シリンダの適切な取り付けと位置合わせも重要です。シリンダーが正しく取り付けられていないと、衝撃による損傷を受けやすくなります。シリンダを取り付ける際は、安定した場所に確実に固定してください。適切な取り付け金具を使用し、製造元の指示に従ってください。

調整も重要です。シリンダーが適切に調整されていないと、コンポーネントに不均一な摩耗が発生し、衝撃による損傷の危険性が高まります。シリンダーがそれが運ぶ荷重と位置合わせされていること、およびピストンロッドが直線で動いていることを確認してください。位置合わせツールを使用すると、適切な位置合わせを行うことができます。

クッショニングシステムの使用

多くの空気圧シリンダにはクッション システムが組み込まれています。これらのシステムは、ピストンがストロークの終わりに達すると速度を落とし、衝撃を軽減して衝撃を防ぐように設計されています。クッショニング システムには主に 2 つのタイプがあります: 調整可能と固定です。

調整可能なクッショニング システムにより、特定の用途に基づいてクッショニングの量を調整できます。これにより、シリンダーのパフォーマンスをより柔軟に制御できるようになります。一方、固定クッショニング システムでは、クッショニング量があらかじめ設定されており、調整することはできません。柔軟性は劣りますが、多くの場合、コスト効率が高くなります。

空気圧シリンダに緩衝システムが内蔵されていない場合は、外部緩衝装置の追加を検討できます。これらのデバイスは組み込みシステムと同様に機能しますが、既存のシリンダーに取り付けることができます。

定期的な保守点検

空気圧シリンダを良好な作動状態に保ち、衝撃から守るためには、定期的な保守と点検が不可欠です。シリンダーに摩耗、損傷、漏れの兆候がないか定期的に検査する必要があります。シリンダーの壁に亀裂やへこみがないか確認し、シールが良好な状態であることを確認します。

シリンダーを清潔に保ち、潤滑油を注油した状態に保つことも重要です。汚れやゴミはシリンダーの部品を損傷する原因となりますので、定期的にシリンダーを清掃してください。また、適切な潤滑剤を使用すると、摩擦と摩耗が軽減され、シリンダーを衝撃から保護することができます。

結論

空気圧シリンダを衝撃から保護することは、寿命と性能を確保するために非常に重要です。用途に適したシリンダを選択し、ショックアブソーバを取り付け、適切な取り付けと位置合わせを確保し、クッションシステムを使用し、定期的なメンテナンスと検査を実行することにより、衝撃による損傷のリスクを大幅に軽減できます。

当社では、耐久性に優れた高品質の空気圧シリンダを提供することに尽力しています。新しい空気圧シリンダをご検討中の場合、または既存の空気圧シリンダの保護についてサポートが必要な場合は、お気軽にお問い合わせください。喜んでご相談させていただき、お客様のニーズに最適なソリューションを見つけるお手伝いをさせていただきます。探しているかどうかQG100-80H スポット溶接機の空気圧シリンダー、QG50-50D スポット溶接機の空気圧シリンダー、 またはQG160-120 スポット溶接機の空気圧シリンダー、私たちはあなたをカバーします。それでは、お気軽にお問い合わせください。空気圧シリンダのニーズについて話し合いを始めましょう。

参考文献

• ミラー、T. (2020)。空気圧システムハンドブック。株式会社インダストリアルプレス
• スミス、J. (2019)。空気圧シリンダの選定とメンテナンスのご案内。マグロウヒル教育。
